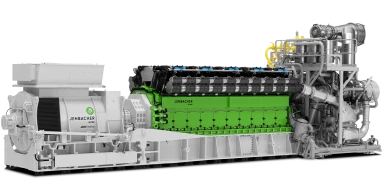

Jenbacher typ 9: J920 FleXtra
Silnik Jenbacher J920 FleXtra stanowi niezawodne rozwiązanie dla dużych elektrowni gazowych, niezależnie od tego, czy klient potrzebuje pełnej mocy przy wysokiej sprawności, czy też jednostki o mocy 10 MW zapewniającej rozruch w ciągu 2 minut.
Tę jednostkę Jenbacher stworzono do obsługi szerokiej gamy rozwiązań wielosilnikowych: od zasilania zdalnego aż po skojarzone wytwarzanie energii elektrycznej i ciepła (CHP).
Zmień zakres dostawy, klikając miniaturę.
Zakres dostawy:
To use Youtube, please give your consent to the creation of cookies used by this service.

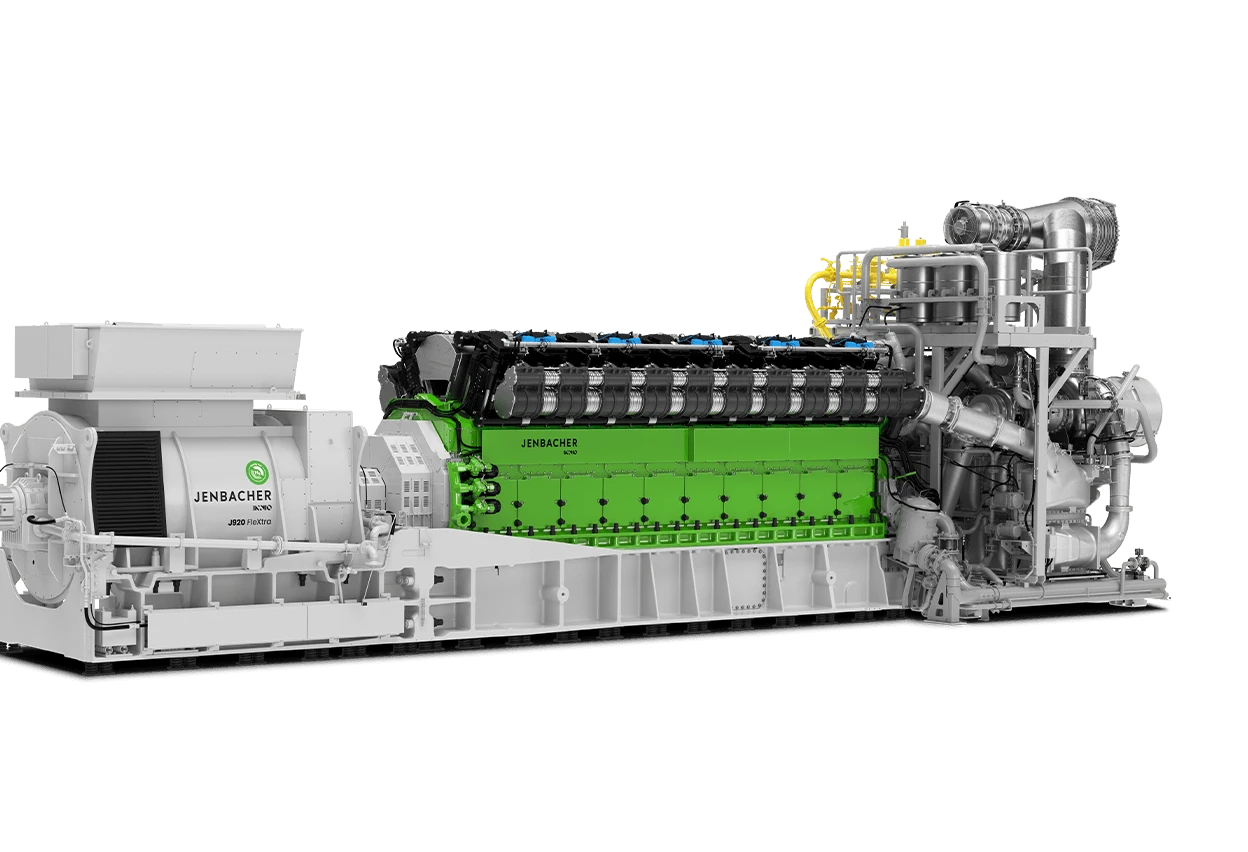

Przegląd silnika Jenbacher J920 FleXtra
Najnowszy i największy silnik Jenbacher odznacza się najwyższą sprawnością elektryczną spośród wszystkich dostępnych modeli Jenbacher, która wynosi aż 48,7 procent.
- Mniejszy ślad węglowy i wyższa sprawność energetyczna.
- Wysoka gęstość mocy przy niskich kosztach inwestycyjnych.
- Stabilna moc elektryczna i niezawodna sprawność niezależnie od warunków otoczenia.
- Szybki rozruch w celu stabilizacji i łatwa konserwacja.
Cechy silnika J920
Silnik J920 FleXtra Jenbacher firmy INNIO powstał z myślą o trwałości, prostej instalacji i łatwej konserwacji. Agregat prądotwórczy składa się z trzech modułów, czyli generatora, silnika i turbosprężarki, które razem tworzą wysokiej jakości, gotowy i znormalizowany moduł prądotwórczy. Każdy moduł przechodzi testy fabryczne, a następnie jest wysyłany osobno i montowany u klienta, co skraca czas instalacji. Ponadto moduły wyposażono w wysoce znormalizowane interfejsy, które świetnie sprawdzają się we współpracy z wyposażeniem pomocniczym instalacji (BOP), a wreszcie ułatwiają montaż BOP i skracają całkowity czas montażu instalacji. Aby zapewnić maksymalną dostępność instalacji, silnik J920 FleXtra zoptymalizowano pod kątem pracy i łatwości konserwacji w następujący sposób:
JEDNOSTKA ZASILAJĄCA
Koncepcja jednostki zasilającej J920 FleXtra zapewnia krótkie przestoje konserwacyjne, ponieważ umożliwia wymianę całej jednostki zasilającej i napędowej obejmującej głowicę cylindra, płaszcz wodny, tuleję cylindrową, tłok oraz korbowód jako pojedynczego zespołu.
SZYBKIE OBCIĄŻENIE I STANY PRZEJŚCIOWE

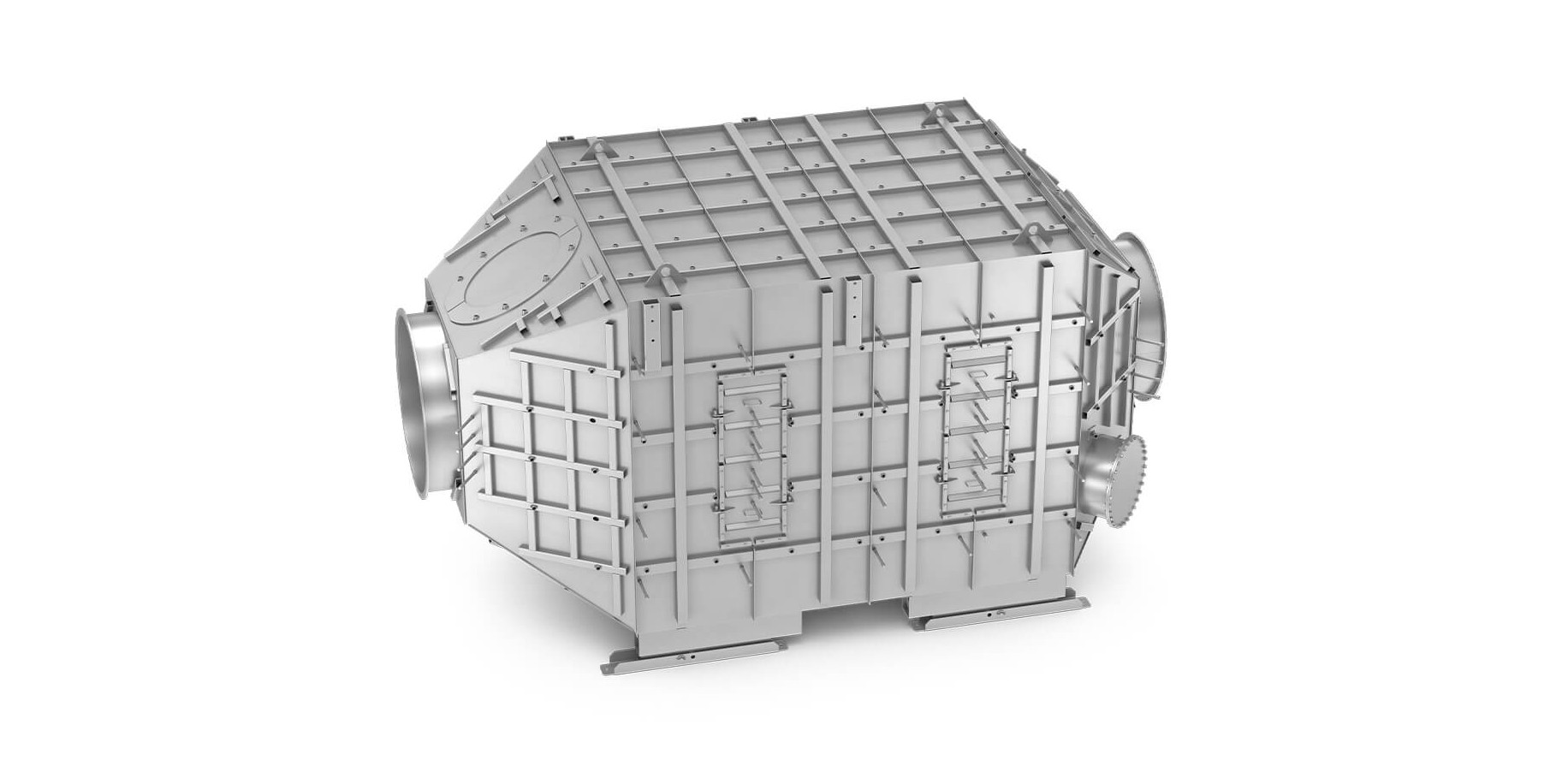

Dzięki silnikowi Jenbacher J920 można uzyskać moc elektryczną 10,4 MW w ciągu 2 minut od rozruchu. Najnowsza technologia sterowania oparta na modelach przekłada się na niski poziom emisji spalin podczas rozruchu i pracy silnika. Połączenie zintegrowanych układów oczyszczania spalin i sterowania umożliwia zminimalizowanie całkowitych emisji NOx w pełnym zakresie obciążenia, a nawet podczas szybkiej pracy przejściowej.
DZIELONY WAŁEK ROZRZĄDU
Silnik J920 FleXtra wyposażono w segmentowy wałek rozrządu umożliwiający szybką konserwację poszczególnych segmentów przez otwór konserwacyjny w górnej części skrzyni korbowej zamiast demontażu całego wałka.
Usługi związane z modelem J920: od początku do końca
Planowanie
Na podstawie naszej koncepcji instalacji modułowej i konkretnych wymagań klienta nasi doświadczeni projektanci instalacji służą pomocą w każdej krytycznej fazie planowania (obejmuje to studium wykonalności, wstępne nakreślanie schematu instalacji wytwarzania energii i projektowanie), aby zastosować rozwiązanie optymalne dla obiektu klienta.
Wykonanie instalacji
Odpowiednio przeszkoleni inżynierowie projektu i projektanci instalacji zapewniają specjalistyczną wiedzę i doświadczenie w dziedzinie zarządzania projektami, aby wspierać klienta w poszczególnych etapach realizacji instalacji. Procedury budowy i rozruchu są znormalizowane, aby do minimum ograniczyć ryzyko i zapewnić pomyślne wdrożenie koncepcji. W ramach usług budowlanych i instalacyjnych firma INNIO zapewnia wsparcie inżynieryjne, zaopatrzenie i pomoc przy budowie instalacji na całym świecie za pośrednictwem sieci wykwalifikowanych wykonawców projektów „pod klucz” (EPC). Nasza usługa rozruchu i przekazania do eksploatacji obejmuje szereg testów, które wykonują nasi doświadczeni technicy serwisowi w celu zapewnienia optymalnej instalacji i funkcjonalności silnika gazowego J920 w obiekcie klienta.
Eksploatacja
Nasze umowy serwisowe sporządzamy z myślą o zapewnieniu elastycznej i optymalnej dbałości o instalację klienta w okresie eksploatacji. Dzięki firmowej globalnej sieci serwisowej klient będzie mieć do dyspozycji zaangażowanych pracowników INNIO, którzy pomogą zapewnić przewidywalność kosztów eksploatacji silnika Jenbacher J920 i ograniczyć ryzyko. Diagnostyka zdalna daje dostęp online do instalacji i urządzeń J920 FleXtra, co skraca przestoje do minimum, a jednocześnie zwiększa dostępność instalacji i obniża wydatki na konserwację naprawczą. Wszystkie prace dotyczące układu silnika gazowego J920 FleXtra, w tym modernizacje, naprawy i remonty, odbywają się u klienta, co pozwala zaoszczędzić czas i zmodernizować silnik z wykorzystaniem najnowszej technologii.
Równowaga elektrowni
Odpowiednie wyposażenie pomocnicze ma zasadnicze znaczenie w kontekście zapewnienia, że system zasilania będzie pracować ekonomicznie i przyniesie firmie jak najwięcej korzyści pod względem niezawodności, dostępności i wydajności. Kliknij przedstawione opcje bilansu instalacji, by dowiedzieć się więcej.
Skontaktuj się z naszymi ekspertami, by dobrać konfigurację, która optymalnie spełni potrzeby Twojej firmy.
Dostępne elementy wyposażenia pomocniczego (BOP) mogą różnić się w zależności od typu silnika oraz zastosowania.
Technologia 2-stopniowej turbosprężarki
Konstrukcja 2-stopniowej turbosprężarki J920 FleXtra sprawia, że nie dochodzi do obniżenia wartości znamionowych na większych wysokościach i przy wyższych temperaturach wody chłodzącej. Jest to więc idealne rozwiązanie z myślą o systemach pracujących w upale.
Modułowa konstrukcja zapewniająca elastyczność
Modułowa konstrukcja silnika gazowego sprawia, że tę jednostkę można bezproblemowo zainstalować w dowolnej konfiguracji z wieloma silnikami. Ponadto oferta obejmuje elastyczne warianty rozmiaru.
Doskonała wydajność całkowita
Jenbacher J920 FleXtra pracuje z wydajnością całkowitą rzędu ok. 94% i wydajnością elektryczną na poziomie 48,7%.
Zakres dostawy:
Zakres dostawy opracowany specjalnie do zastosowań, które wymagają wytwarzania samej energii elektrycznej.
Jeśli interesuje Cię koncepcja skojarzonego wytwarzania energii elektrycznej i ciepła, przyjrzyj się zakresowi dostawy, jaki obejmuje moduł kogeneracyjny (CHP).
Minimalny zakres dostawy agregatu prądotwórczego: silnik, alternator, turbosprężarka i panel sterowania.
Zakres dostawy można dodatkowo rozszerzyć o różne opcje wyposażenia pomocniczego instalacji (BOP) Jenbacher. Prosimy o kontakt z naszymi specjalistami, którzy chętnie pomogą dobrać optymalny zakres dostawy i opcje BOP, aby zaspokoić potrzeby danego projektu.
Agregaty J920 można instalować w elektrowni:
J920 FleXtra firmy INNIO specjalnie przystosowano do dużych elektrowni z silnikami gazowymi. Zapewnia wysoce znormalizowaną koncepcję elektrowni o krótkim czasie dostawy i niskich kosztach instalacji. Wielkość instalacji, jej projekt i układ zależą od konkretnych potrzeb klienta i wymagań danej lokalizacji, ale rozwiązanie J920 FleXtra opracowano jako system modułowy zajmujący minimalną powierzchnię. Taka konstrukcja umożliwia bezproblemową instalację niezależnie od konfiguracji wielu silników, dlatego zapewnia elastyczność pod względem rozmiarów dla systemu wielosilnikowego o mocy 10 MW i utrzymuje niezmiennie wysoki poziom sprawności elektrycznej. Umiejętne połączenie koncepcji wielosilnikowej z 2-minutowym czasem rozruchu silnika przekłada się na elastyczne zasilanie: od obciążenia podstawowego do pracy cyklicznej i w szczycie.
Moduł kogeneracyjny (CHP) (moduł CHP) Rozwiązania J920 FleXtra umożliwiają klientom skojarzone wytwarzanie energii elektrycznej i cieplnej przy bardzo wysokiej sprawności rzędu 94%.
Dzięki prostemu wykorzystaniu ciepła pochodzącego z płaszcza wodnego i z chłodnic oleju oraz powietrza doładowującego w połączeniu z ciepłem odzyskiwanym z układu wydechowego silnika gazowego powstaje korzystne rozwiązanie do kogeneracji z silnikiem gazowym J920 FleXtra. Pod warunkiem zaprojektowania obiegu wody grzewczej tak, aby uwzględniał wodę w przepływie powrotnym o temperaturze 70°C oraz gorącą wodę o temperaturze 90°C lub wyższej, można uzyskać wysoką sprawność całkowitą. Technologia turbodoładowania 2-stopniowego umożliwia zwiększenie sprawności całkowitej dostarczania energii elektrycznej i cieplnej do ok. 94%.
Moduły CHP mogą wytwarzać gorącą wodę lub parę o różnych parametrach i można je zintegrować z istniejącą infrastrukturą cieplną. Klient może wybrać opcję dopasowaną do potrzeb konkretnego spośród różnych scenariuszy odzysku ciepła, jakie oferuje Jenbacher.
Zakres dostawy można dodatkowo rozszerzyć o różne opcje wyposażenia pomocniczego instalacji (BOP) Jenbacher. Prosimy o kontakt z naszymi specjalistami, którzy chętnie pomogą dobrać optymalny zakres dostawy i opcje BOP, aby zaspokoić potrzeby danego projektu.
Rozwiązanie J920 FleXtra w elektrowni:
J920 FleXtra firmy INNIO specjalnie przystosowano do dużych elektrowni z silnikami gazowymi. Zapewnia wysoce znormalizowaną koncepcję elektrowni o krótkim czasie dostawy i niskich kosztach instalacji. Wielkość instalacji, jej projekt i układ zależą od konkretnych potrzeb klienta i wymagań danej lokalizacji, ale rozwiązanie J920 FleXtra opracowano jako system modułowy zajmujący minimalną powierzchnię. Taka konstrukcja umożliwia bezproblemową instalację niezależnie od konfiguracji wielu silników, dlatego zapewnia elastyczność pod względem rozmiarów dla systemu wielosilnikowego o mocy 10 MW i utrzymuje niezmiennie wysoki poziom sprawności elektrycznej. Umiejętne połączenie koncepcji wielosilnikowej z 2-minutowym czasem rozruchu silnika przekłada się na elastyczne zasilanie: od obciążenia podstawowego do pracy cyklicznej i w szczycie.
Studia przypadków: typu 9
GAMOR Saarbrücken (GER)
Lokalizacja
Zainstalowane silniki
Moc elektryczna
Moc cieplna
Źródło energii
Pierwsze uruchomienie

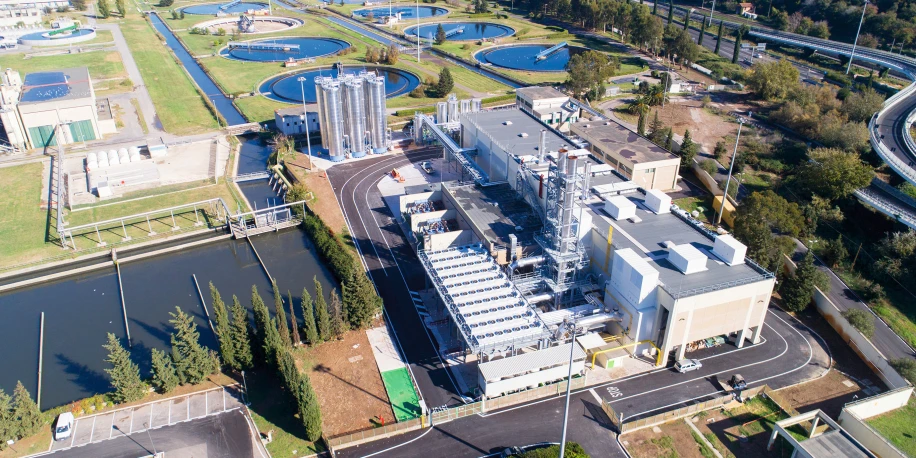

Acea Produzione SpA (ITA)
Lokalizacja
Zainstalowane silniki
Moc elektryczna
Moc cieplna
Sprawność całkowita
Pierwsze uruchomienie

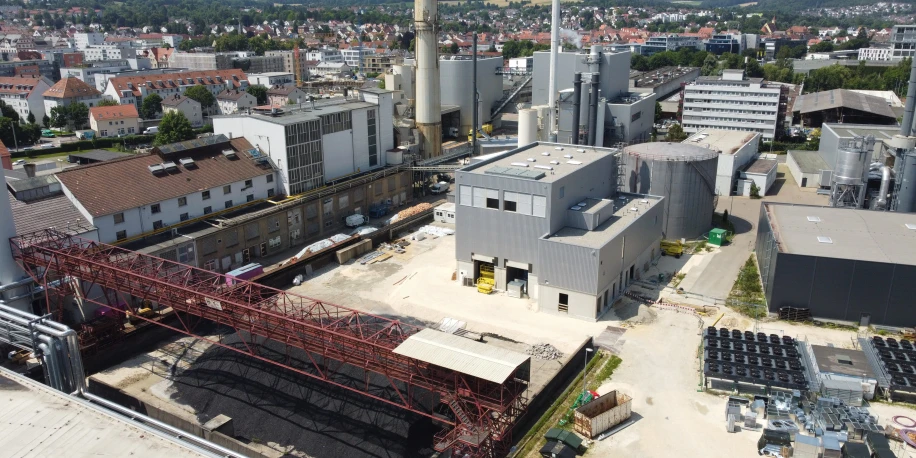

Fernwärme Ulm GmbH (GER)
Lokalizacja
Zainstalowane silniki
Moc elektryczna
Moc cieplna
Sprawność elektryczna
Źródło energii
Pierwsze uruchomienie

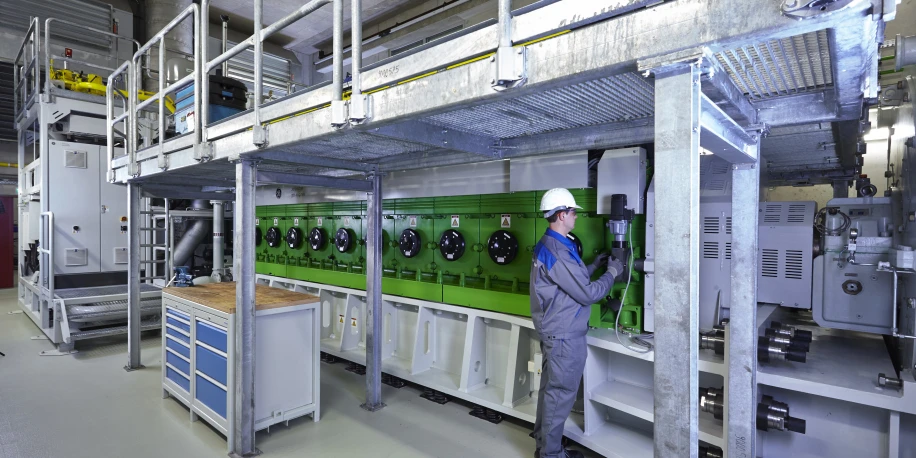

J920 FleXtra w Stapelfeld Schleswig-Holstein (GER)
Lokalizacja
Zainstalowane silniki
Moc elektryczna
Moc cieplna
Sprawność całkowita
Pierwsze uruchomienie

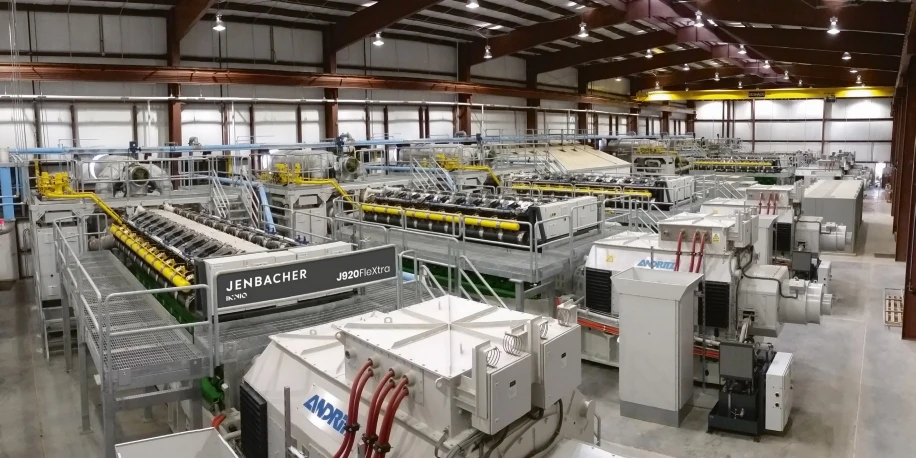

Sky Global Power One (USA)
Lokalizacja
Zainstalowane silniki
Moc elektryczna
Źródło energii
Pierwsze uruchomienie

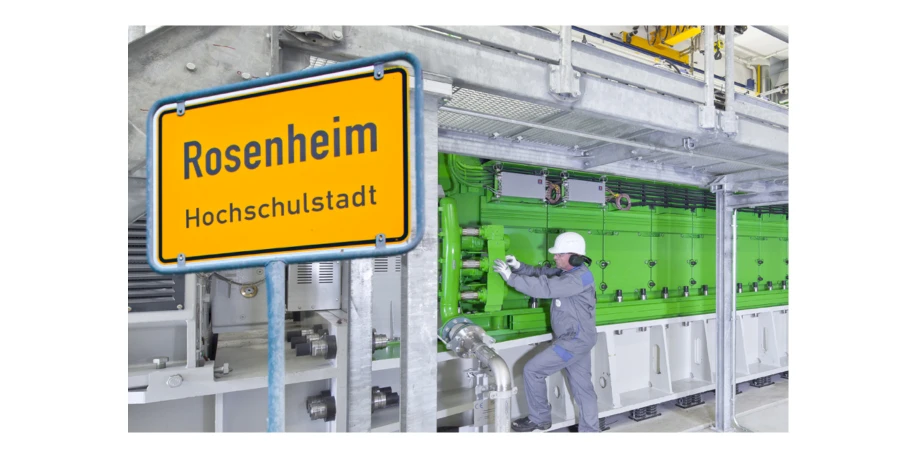

Stadtwerke Rosenheim (GER)
Lokalizacja
Zainstalowane silniki
Moc elektryczna
Moc cieplna
Źródło energii
Pierwsze uruchomienie
GAMOR Saarbrücken (GER)
Lokalizacja
Zainstalowane silniki
Moc elektryczna
Moc cieplna
Źródło energii
Pierwsze uruchomienie
Acea Produzione SpA (ITA)
Lokalizacja
Zainstalowane silniki
Moc elektryczna
Moc cieplna
Sprawność całkowita
Pierwsze uruchomienie
Fernwärme Ulm GmbH (GER)
Lokalizacja
Zainstalowane silniki
Moc elektryczna
Moc cieplna
Sprawność elektryczna
Źródło energii
Pierwsze uruchomienie
J920 FleXtra w Stapelfeld Schleswig-Holstein (GER)
Lokalizacja
Zainstalowane silniki
Moc elektryczna
Moc cieplna
Sprawność całkowita
Pierwsze uruchomienie
Sky Global Power One (USA)
Lokalizacja
Zainstalowane silniki
Moc elektryczna
Źródło energii
Pierwsze uruchomienie
Stadtwerke Rosenheim (GER)
Lokalizacja
Zainstalowane silniki
Moc elektryczna
Moc cieplna
Źródło energii
Pierwsze uruchomienie
