Jenbacher Baureihe 3

Lange Serviceintervalle, wartungsfreundliche Motorkonzeption und niedriger Brennstoffverbrauch sichern die maximale Wirtschaftlichkeit unserer Jenbacher Motoren der Baureihe 3.

Optimierte Motorkomponenten ermöglichen eine sehr lange Bauteillebensdauer, sowohl beim Betrieb mit Erdgas als auch beim Einsatz von Sondergasen wie Deponiegas. Unsere Baureihe 3 Motoren bieten herausragende Serviceintervalle von bis zu 80.000 Betriebsstunden bis zur nächsten Generalüberholung. In ihrem Leistungsbereich von 400 bis 1.100 kW überzeugt die Baureihe 3 durch ausgereifte Technik und Zuverlässigkeit auf höchstem Niveau.

    • Front View of a Jenbacher J312 F Gas Engine

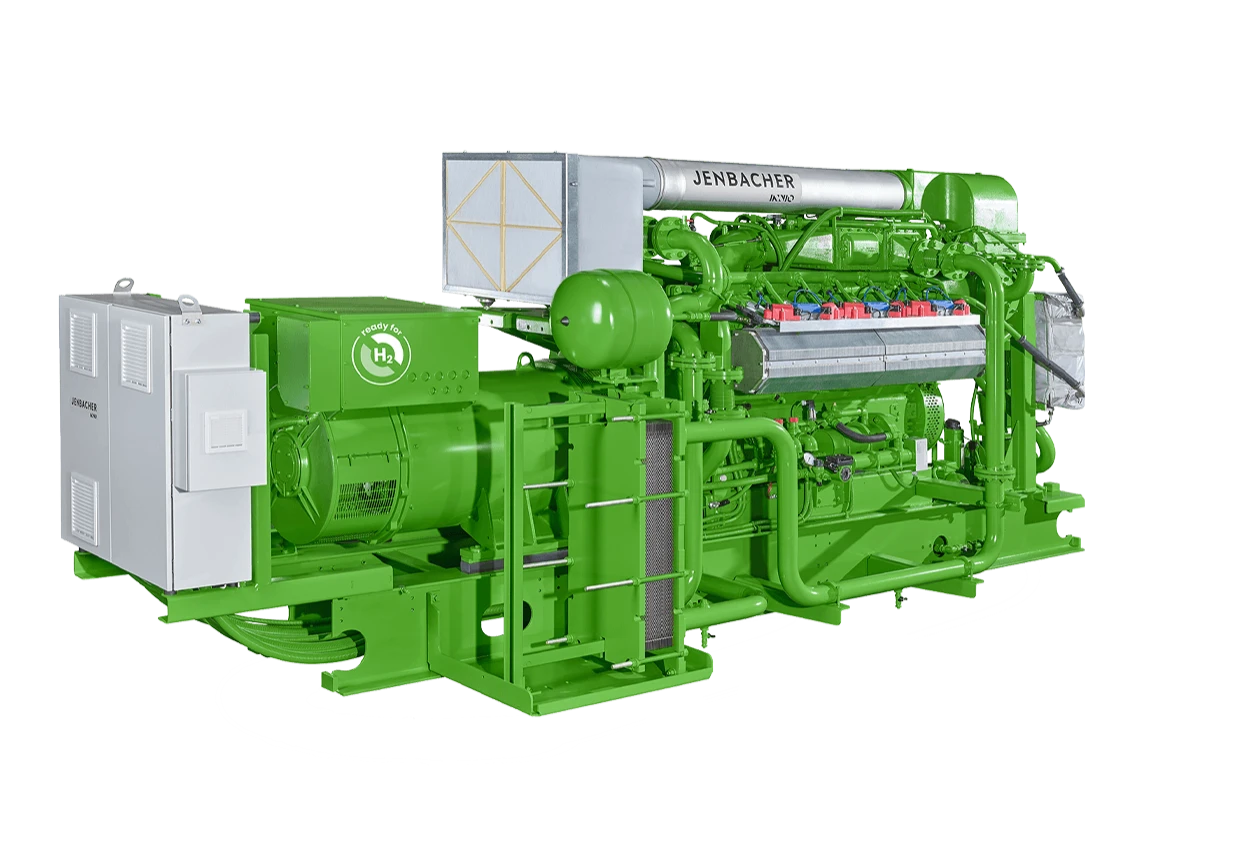

      • Front View of a Jenbacher J312 F Gas Engine (CHP Module)
        • J320 CONTAINER 1

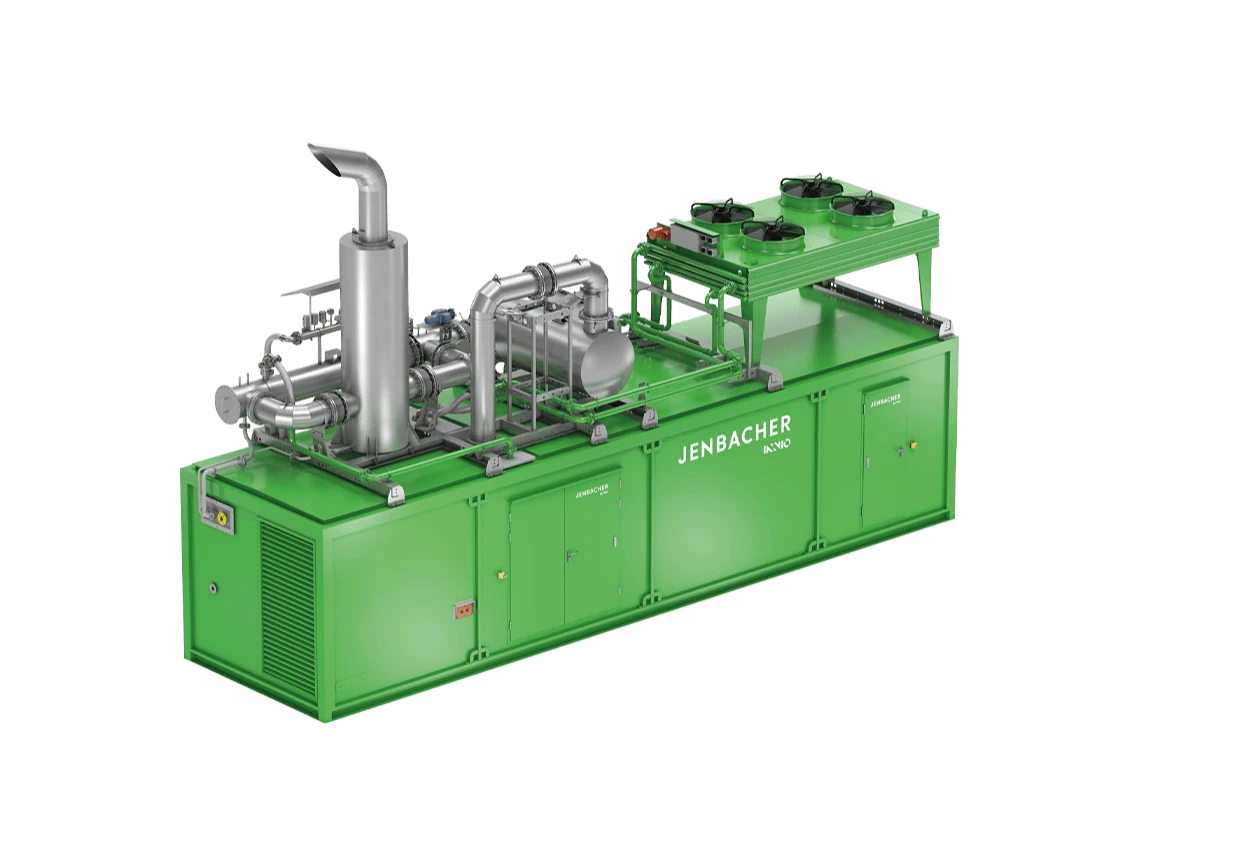

        • J316 in Container
        • J320 CONTAINER 2
        • J316 CONTAINER 2
        • J320 CONTAINER 3
        • J316 CONTAINER 3

        Lieferumfang mit Klick auf Vorschaubild ändern.

        Leistungsumfang:

        50 Hz

        60 Hz

        * Provided technical data is for information only. Data ranges are calculated considering various gas quality levels and ambient conditions (standard or hot/tropical conditions, etc.). Jenbacher can change the technical data unilaterally. In the case of such change, we will update the data on our pages as soon as we can. Please reach out to our experts to get help with engines selection, obtain the technical parameters for your gas composition. Output and efficiency at generator terminals. Energy input is according to DIN ISO 3046 and DIN 6271, respectively, with a tolerance of + 5%. All data according to full load and subject to technical development and modification. Based on emission values of 250 and 500 mg/Nm3 NOx at 5% O2 at dry exhaust gas. Base for biogas and sewage gas versions: 65% CH4 / 35% CO2. Base for landfill gas version: 55% CH4 / 40% CO2 / Rest N2.

        Elektrische Leistung393 - 1.155 kW

        Thermischer Leistung508 - 1.366 kW

        Spannung400V, 6.3kV, 10.5kV

        Elektrischer Wirkungsgradbis zu 43.2 %

        Thermischer Wirkungsgradbis zu 51.2 %

        Mehr zu Modellen erfahren:

        Vorteile der Jenbacher Baureihe 3F

        Aufbauend auf der bewährten Konstruktion bietet der neue 50-Hz-Motor der Baureihe 3F eine innovative Technologie der nächsten Generation, die im Vergleich zu früheren Motorversionen eine Steigerung des Wirkungsgrads um bis zu 2 Prozentpunkte ermöglicht – und das bei einer Leistung von bis zu 1.065 kWel und ohne Abstriche bei der bewährten Zuverlässigkeit und Robustheit.

        Die Motoren der Baureihe 3F bieten nicht nur einen Wirkungsgrad von bis zu 43,2% beim Betrieb mit Pipelinegas, sondern sind auch für geringere THC-Emissionen (Gesamtkohlenwasserstoffausstoß), einen zukunftssicheren flexiblen Einsatz von Kraftstoffen und eine verbesserte Wartungsfreundlichkeit optimiert.

        Zudem ist die neueste 3F-Technologie bei den meisten installierten Motoren der Baureihe 3 nachrüstbar.

        Innovative Konstruktionsmerkmale

        Jenbacher Type 3F Cylinder Head Bearb

        Neuer Zylinderkopf (4V)

        Der neue Zylinderkopf wurde für einen besseren Ladungswechsel und eine verbesserte Kühlung optimiert und bietet darüber hinaus reduzierte THC Emissionen, eine optimierte Verbrennung und robustere Werkstoffe für Ventile und Ventilsitze.

        Jenbacher Type 3F New Power Unit

        Neuer Kolben

        Unser neues Aluminiumkolbendesign trägt zur Minimierung des Schadraums bei und sorgt dadurch für geringere THC-Emissionen, eine bessere Verbrennung und einen geringeren Ölverbrauch. Weitere wichtige Aspekte des Designs sind eine neue Form der Kolbenmulde sowie neue Zylinderlaufbuchsen und Schaberinge.

        Jenbacher Type 3F Knock Control

        Neue Klopfregelung und neues Zündungssystem

        Dieses verbesserte System bietet einen besseren Motorschutz, eine effizientere Verbrennung und eine einfachere Wartung.

        Jenbacher Type 3F Valve Train

        Neue Ventilsteuerung (4V)

        Eine neue Ventilsteuerung mit einer schwimmenden Ventilbrücke vereinfacht den Service.

        Jenbacher Type 3F Camshaft

        Neue Nockenwelle

        Unsere neue Nockenwelle sorgt für einen höheren Wirkungsgrad der Ladung und optimierte Miller-Steuerzeiten. Zudem reduziert sie die THC-Emissionen und sorgt für einen verbesserten Ladungswechsel.





        Leistungsumfang:

        Lösungen mit Kraft-Wärme-Kopplungs-Modulen (KWK-Module) ermöglichen den Kunden die gleichzeitige Erzeugung von Strom und Wärme mit sehr hohen Gesamtwirkungsgraden, die 90 % und mehr erreichen.

        Üblicher Lieferumfang:

        • Motor und Generator auf dem Rahmen installiert
        • Schaltschrank, Gasregelstrecke
        • Wärmetauscher einschließlich Abgaswärmetauscher

        KWK-Module können Heißwasser oder Dampf mit verschiedenen Parametern erzeugen und in Ihre bestehende Wärmeinfrastruktur integriert werden. Unter den verschiedenen Wärmerückgewinnungskonzepten von Jenbacher können Sie die für Ihr Projekt passende Option auswählen.

        Der Lieferumfang kann durch verschiedene von Jenbacher angebotene Balance-of-Plant-Optionen (BOP) erweitert werden. Wenden Sie sich an unsere Spezialist:innen, die Ihnen bei der Auswahl des Lieferumfangs und der BOP-Optionen helfen, um die Anforderungen Ihres Projekts zu erfüllen.

        KWK-Module können in einem Gebäude oder in einem Container installiert werden. Für weitere Details zu Jenbacher Containerlösungen klicken Sie bitte hier.

        Anlagenperipherie

        Die richtige Zusatzausrüstung ist entscheidend, um sicherzustellen, dass eine Stromversorgungslösung wirtschaftlich machbar ist und Ihrem Unternehmen den größtmöglichen Nutzen in Bezug auf Zuverlässigkeit, Verfügbarkeit und Effizienz bringt. Klicken Sie auf die angebotenen Optionen zur Anlagenperipherie, um mehr zu erfahren. Wenden Sie sich an unsere Fachleute, um die Konfiguration auszuwählen, die Ihre betriebliche Anforderung erfüllt.

        Die verfügbaren Elemente der Nebenanlagen können je nach Motor und Anwendungstyp variieren.

        • Verbesserung des Wirkungsgrads auf bis zu 43,2%

        • Reduzierte THC-Emissionen

        • Zukunftssichere Kraftstoffflexibilität

        • Vereinfachte Wartung

        • Upgrade bei den meisten Motoren der installierten Flotte nachrüstbar

        • Höherer Wirkungsgrad

          Um bis zu 2 Prozentpunkte verbesserte Kraftstoffnutzung bringt Ihnen Einsparungen

        • Reduzierte THC-Emissionen

          Für einen geringeren ökologischen Fußabdruck

        • Niedrigere Ölkosten

          Geringerer Ölverbrauch und längere Lebensdauer des Schmieröls sorgen für reduzierte Öl-Lebenszykluskosten

        • Bequemes Upgrade

          Für Ihre installierten Motoren kann jederzeit ein Upgrade auf die neueste Technologie durchgeführt werden — am besten während einer kleineren oder größeren Revision

        • Zukunftssichere Kraftstoffflexibilität

          Die ”Ready for Hydrogen“-Option1 erleichtert Ihnen die Umrüstung von konventionellen Energieträgern auf den Betrieb mit Wasserstoff, sobald dieser leichter zugänglich ist

        1 Optionaler Umfang auf Anfrage

        Sehen Sie sich das Video des neuen Jenbacher Motors der Baureihe 3F an:

        Bioenergie Aspach: Upgrade Nächste Generation Baureihe 3F

        Auf der Grundlage unserer bewährten Baureihe 3, die 1988 eingeführt und seitdem laufend weiterentwickelt wurde, bieten die Jenbacher Motoren der nächsten Generation als Baureihe 3F bewährte Robustheit und Zuverlässigkeit und gleichzeitig eine höhere Effizienz als je zuvor. Unser Kunde Bioenergie Aspach setzt seit Jahren erfolgreich auf einen sicheren Betrieb durch die robuste und langlebige Technik der Jenbacher Baureihe 3, weshalb sich die Betreiber auch für das Upgrade auf die neue Generation 3F entschieden haben.





        Jenbacher 3F testimonial:  Dominikus Ringeisen Werk



        DOMINIKUS-RINGEISEN-WERK (DRW)

        » Wir setzen seit dem Jahr 2000 auf die Jenbacher Motoren der Baureihe 3. Aufgrund der positiven Erfahrungen im Jahr 2020 mit dem Upgrade des ersten Motors auf die neue Generation der Baureihe 3F, war es für uns eine leichte Entscheidung, dies auch mit dem zweiten und dritten Motor umzusetzen, da die Motoren immer zuverlässig arbeiten. Dank der verbesserten Kraftstoffnutzung mit der neuesten 3F-Generation konnten wir sowohl unsere Wirtschaftlichkeit steigern, als auch unseren ökologischen Fußabdruck reduzieren.«



        Thomas Roth, Bereichsleiter Energie und Technik, Dominikus-Ringeisen-Werk (DRW - kirchliche Stiftung des öffentlichen Rechts)



        Motor: 3 x J312 F05
        Elektrische Leistung: 3 x 551 kW
        Thermische Leistung: 3 x 695 kW
        Energieträger: Pipelinegas

        Sorema image



        SOREMA

        »Wir bei SOREMA, einem seit 1976 bestehenden Heimtextilien-Unternehmen, haben unser Vertrauen in Jenbacher erneut bekräftigt, indem wir einen J312 D05-Container durch einen J316 F02 der neuesten Generation ersetzt haben. Der Umfang unseres Wartungsvertrags blieb unverändert, die Wartungsintervalle wurden jedoch zu unseren Gunsten auf 40/80.000 Betriebsstunden verlängert. Mit der neuen 3F-Version haben wir unseren elektrischen Wirkungsgrad von 40,8% auf 41,6% gesteigert, gleichzeitig sanken unsere Stickstoffoxid-Emissionen um 50% und erfüllen damit die neuesten Emissionsvorschriften. Die von uns rückgewonnene thermische Leistung stieg um 83 kW, womit für unsere Färbeprozesse mehr Wärmeenergie zur Verfügung steht. Die neue Version der DIA.NE XT4 HMI-Fernsteuerung ist umfangreicher und erlaubt eine bessere Steuerung der Motorleistung.«



        André Relvas, Direktor SOREMA Portugal



        Motor: 1 x J316 F02
        Elektrische Leistung: : 780 kW
        Thermische Leistung: 456 kW
        Energieträger: Pipelinegas
        Elektrischer Wirkungsgrad: 41,6%

        Jenbacher 3F testimonial: Aiz Strass Im Zillertal



        AIZ STRASS IM ZILLERTAL

        » Nach über 80.000 Betriebsstunden des bestehenden Jenbacher Baureihe 3 Motors, war die Entscheidung klar, dass wir beim Ersatz wieder auf die Baureihe 3 und auf die neue Generation 3F setzen werden. Der Austausch verlief einfach und reibungslos. Von Anfang an liefert der J312F mit der gewohnten Zuverlässigkeit Strom und Wärme mit deutlich wahrnehmbarer höherer Effizienz. So kann aus der anfallenden Gasmenge mehr Strom und Wärme für interne Prozesse bereitgestellt werden. Das neue Aggregat leistet somit einen wichtigen Beitrag zur Senkung der Betriebskosten und dem ökologischen Fußabdruck unserer Kläranlage.«



        Christian Fimml, Betriebsleiter Abwasserverband, Achental-Inntal-Zillertal AIZ Strass



        Motor: 1 x J312 F25
        Elektrische Leistung: 635 kW
        Thermische Leistung: 709 kW
        Energieträger: Klärgas

        Jenbacher 3F testimonial: BGA Minderoffingen



        BGA MINDEROFFINGEN I

        »Wir arbeiten seit Jahrzehnten erfolgreich mit Jenbacher Motoren der Baureihe 3. Die Steigerung des Wirkungsgrades sorgt in Kombination mit ihrer Widerstandsfähigkeit und Zuverlässigkeit dafür, dass wir Strom und Wärme bei geringeren Betriebskosten erzeugen können.«



        Petra Huggenberger, Geschäftsführerin, Bioenergie Minderoffingen



        Motor: 1 x J312 F225
        Elektrische Leistung: 550 kW
        Thermische Leistung: 530 kW
        Energieträger: Biogas

        Jenbacher 3F testimonial: BGA Wechingen



        BGA WECHINGEN

        »Wir vertrauen seit 2005 auf Jenbacher Motoren der Baureihe 3. Ihre Zuverlässigkeit und Robustheit suchen ihresgleichen und wir haben uns daher auch für ein 3F Upgrade entschieden, um die Leistung weiter zu optimieren«



        Nexhip Balkaj, Anlagenleiter Biogasanlage, Energie TG Wechingen GmbH



        Motor: 1 x J316 F225
        Elektrische Leistung: 703 kW
        Thermische Leistung: 442 kW
        Energieträger: Biogas

        Referenzen für Baureihe 3

        slide-project-america
        • Case Study Klostermansfeld - Foto

          Klostermansfeld (GER)

          FLEXIBILISIERUNG
          von regionaler Erneuerbarer Energie

          Standort

          Klostermansfeld, Deutschland

          Installierter Motor

           1 x J316, 1 x J612

          Elektrische Leistung

           2,83 MW

          Thermische Leistung

           2,67 MW

          Energieträger

          Biogas

          Inbetriebnahme

          2009, 2020

        • Case Study B.E.N.E. Möglingen picture

          B.E.N.E. Möglingen (DEU)

          UMWELTFREUNDLICHE ENERGIEBEREITSTELLUNG
          Jenbacher KWK-Technologie in Kombination mit Wärmepumpen

          Standort

          Möglingen, Deutschland

          Installierter Motor

           1 x J320

          Elektrische Leistung

           999 kW

          Thermische Leistung

           1.384 kW

          Energieträger

          Pipelinegas

          Inbetriebnahme

          2021

        • Hansewerk Natur Case Study

          Hansewerk Natur (DEU)

          WASSERSTOFF-LEUCHTTURMPROJEKT
          mit Jenbacher Technologie

          Standort

          Hamburg, Deutschland

          Installierter Motor

           1 x J416

          Elektrische Leistung

           600 kW

          Thermische Lesistung

           1 MW

          Energieträger

          100 % Hydrogen

          Inbetriebnahme

          2019 (Pipelinegas), 2022 (H2)

        • Jenbacher 3F testimonial:  Dominikus Ringeisen Werk

          Dominikus-Ringeisen-Werk (DEU)

          3F MOTORENPLATTFORM DER NÄCHSTEN GENERATION
          Für die Zukunft gerüstet - Dank mehr als 20 Jahren technologischer Zusammenarbeit

          Standort

          Ursberg, Deutschland

          Installierte Motoren

           3 x J312 (F)

          Elektrische Leistung

           1.6 MW

          Thermische Leistung

          2 MW

          Energieträger

          Pipelinegas

          Inbetriebnahme (3B)

          1999/2000
