Jenbacher Type 2

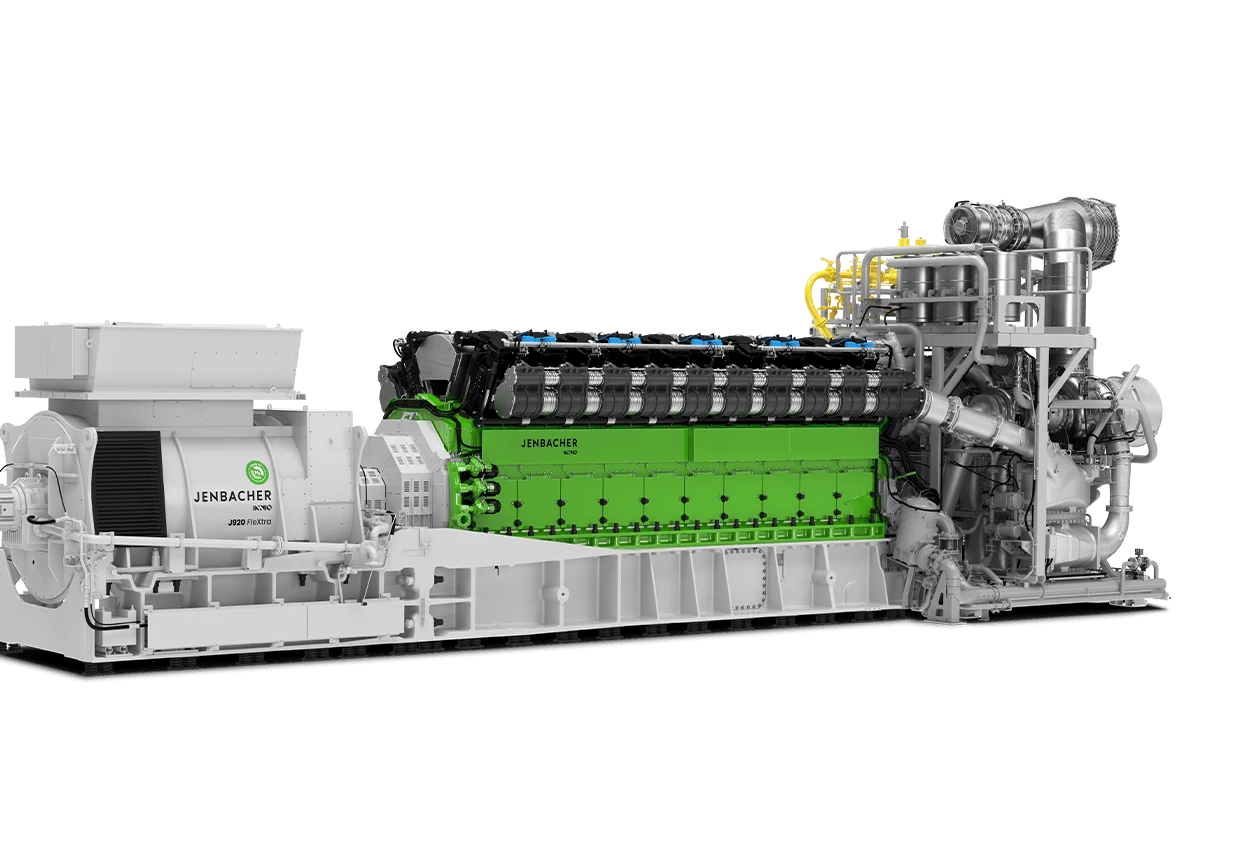

Jenbacher J920 FleXtra

Ganz gleich, ob Sie einen Motor mit voller Leistung bei gleichzeitig hohem Wirkungsgrad suchen oder eine 10 MW-Anlage mit einer Startzeit von zwei Minuten – der Jenbacher J920 FleXtra von INNIO ist stets eine zuverlässige Lösung.

Dieser Jenbacher Gasmotor bietet perfekte Lösungen für eine breite Palette an Mehrmotor-Kraftwerksanwendungen – von dezentraler Energieversorgung bis hin zur kombinierten Erzeugung von Strom und Wärme (Kraft-Wärme-Kopplung).

    • Front View of a Jenbacher J920 Gas Engine
      • Front View of a Jenbacher J920 Gas Engine (CHP Module)
        • Front View of a Jenbacher Type 9 Gas Engine (Container)
        • Front View of a Jenbacher Type 9 Gas Engine Powerpack (Container)

          Lieferumfang mit Klick auf Vorschaubild ändern.

        Leistungsumfang:

        50 Hz

        60 Hz

        Elektrische Leistung10.606 kW

        Thermischer Leistung10.300 kW

        Spannung6.3kV, 10.5kV

        Elektrischer Wirkungsgradbis zu 48.7 %

        Thermischer Wirkungsgradbis zu 47 %

        KraftstoffErdgas



        Jenbacher J920 FleXtra Überblick

        Der neueste und größte Jenbacher Gasmotor bietet mit 48,7 % den höchsten elektrischen Wirkungsgrad aller Jenbacher Gasmotoren.

        • Eine bessere CO2-Bilanz und höhere Energieeffizienz.
        • Hohe Leistungsdichte bei geringen Investitionskosten.
        • Stabile Leistung und verlässlicher Wirkungsgrad unter allen Umgebungsbedingungen.
        • Kurze Startzeit für Netzstabilisierung und hohe Wartungsfreundlichkeit.

        Merkmale des J920

        Der Jenbacher J920 FleXtra Motor von INNIO ist auf Langlebigkeit, eine einfache Installation und Wartungsfreundlichkeit ausgelegt. Das GenSet besteht aus drei Modulen – einem Generator-, einem Motor- und einem Turboladermodul. Diese bilden zusammen ein hochwertiges vorgefertigtes und standardisiertes Generatorset-Modul. Um die Installationszeit so gering wie möglich zu halten, wird jedes Modul im Werk getestet, anschließend in Teilen transportiert und vor Ort montiert. Darüber hinaus verfügen die Module über hoch standardisierte Schnittstellen, über die Nebenanlagen (Balance of Plant, BOP) unkompliziert angeschlossen werden können, um die BOP-Installation zu vereinfachen und die Gesamtaufbauzeit der Anlage zu verkürzen. Um die Anlagenverfügbarkeit zu maximieren, haben wir Betrieb und Wartungsfreundlichkeit des J920 FleXtra in folgenden Bereichen optimiert:



        AGGREGAT

        Mit dem Aggregat-Konzept des J920 FleXtra sorgen wir für kurze Wartungszeiten, da das gesamte Aggregat bestehend aus Zylinderkopf, Wassermantel, Zylinderbuchse, Kolben und Pleuel gemeinsam ausgetauscht werden können.

        SCHNELLE LEISTUNGSABGABE UND DYNAMISCHES TRANSIENTES VERHALTEN

        Der Jenbacher J920 kann ab dem Hochfahren innerhalb von zwei Minuten 10,4 MW Strom liefern. Dank modernster modellbasierter Steuerungstechnologie werden die Emissionen während Motorstart und -betrieb minimiert. Im Verbund mit den integrierten Abgasnachbehandlungssystemen und -steuerungen werden die Stickstoffoxid-Emission im gesamten Lastbereich und sogar beim Betrieb mit schnellen Transienten so gering wie möglich gehalten.

        GETEILTE NOCKENWELLE

        Der J920 FleXtra verfügt über eine geteilte Nockenwelle, die eine schnelle Wartung der einzelnen Abschnitte über eine Wartungsöffnung oben am Kurbelgehäuse ermöglicht, ohne die gesamte Nockenwelle ausbauen zu müssen.

        J920 Services: von A bis Z

        Planung

        Auf der Grundlage unseres modularen Anlagenkonzepts und Ihrer konkreten Anforderungen begleiten Sie unsere erfahrenen Systemtechniker:innen durch sämtliche kritischen Planungsphasen – von der Machbarkeitsstudie über die Konzeptentwicklung bis hin zur Konstruktion – und entwickeln eine maßgeschneiderte Lösung für Ihre Anlage.

        Ausführung

        Die ausgebildeten Projektmanager und Systemtechniker von INNIO verfügen über das nötige Know-how im Bereich Projektabwicklung, um Sie während der Realisierungsphase Ihres Kraftwerks zu unterstützen. Anlagenbau und Inbetriebnahme sind standardisiert, um Risiken zu minimieren und eine erfolgreiche Umsetzung zu ermöglichen. Im Rahmen unserer Services in den Bereichen Anlagenbau und -installation nutzt INNIO ein kompetentes EPC-Netzwerk, um Sie auch während der Entwicklung, Planung und Realisierung (Engineering, Procurement & Construction; EPC) Ihres Vorhabens zu unterstützen. Darüber hinaus führen unsere erfahrenen Servicetechniker:innen bei der Inbetriebnahme und Abnahme der Anlage eine Reihe von Tests durch, um die tadellose Installation und Funktion des J920 Gasmotors in Ihrer Anlage sicherzustellen.

        Operation

        Mit unseren Serviceverträgen stellen wir eine flexible und optimale Betreuung Ihrer Anlage während des laufenden Betriebs sicher. Die engagierten Mitarbeiter:innen unseres weltweiten Servicenetzwerks helfen Ihnen dabei, die Betriebskosten des Jenbacher J920 planbar zu halten und Risiken zu minimieren. Sie können jederzeit per Fernüberwachung online auf Ihre Anlage und den J920 FleXtra zugreifen und so die Stillstandszeiten auf ein Minimum beschränken, Ihre Anlagenverfügbarkeit steigern und die Kosten für eine bedarfsgerechte Wartung senken. Sämtliche Arbeiten an Ihrer J920 FleXtra Gasmotoranlage – darunter Upgrades sowie Reparatur- und Revisionsarbeiten – werden vor Ort durchgeführt. Damit sparen Sie Zeit und Ihr Motor bleibt stets auf dem neuesten Stand.

        Anlagenperipherie

        Die richtige Zusatzausrüstung ist entscheidend, um sicherzustellen, dass eine Stromversorgungslösung wirtschaftlich machbar ist und Ihrem Unternehmen den größtmöglichen Nutzen in Bezug auf Zuverlässigkeit, Verfügbarkeit und Effizienz bringt. Klicken Sie auf die angebotenen Optionen zur Anlagenperipherie, um mehr zu erfahren. Wenden Sie sich an unsere Fachleute, um die Konfiguration auszuwählen, die Ihre betriebliche Anforderung erfüllt.

        Die verfügbaren Elemente der Nebenanlagen können je nach Motor und Anwendungstyp variieren.

        Leistungsumfang:

        Mit den J920 FleXtra-Lösungen können Kunden gleichzeitig Strom und Wärme mit einem sehr hohen Gesamtwirkungsgrad von etwa 94% erzeugen.

        Aufgrund der einfachen Verwendung von Abwärme aus Öl- und Wasserkühler, sowie Ladeluftkühler und Abgas, stellt der J920 FleXtra-Gasmotor die ideale Lösung für KWK-Anwendungen dar. Sofern der Heizwasserkreislauf darauf ausgelegt ist, Rücklaufwasser bei 70°C und Heizwasser bei mindestens 90°C zu halten, kann ein höherer Gesamtwirkungsgrad erzielt werden. Dank des Zweistufen-Turboladers kann der Gesamtwirkungsgrad für Strom- und Wärmeerzeugung auf etwa 94% angehoben werden.

        KWK-Module können Heißwasser oder Dampf mit verschiedenen Parametern erzeugen und lassen sich in Ihre bestehende Wärmeinfrastruktur integrieren. Aus den verschiedenen Wärmerückgewinnungssystemen von Jenbacher können Sie die für Ihr Projekt geeignete Option auswählen.

        Der Lieferumfang kann durch verschiedene von Jenbacher angebotene Nebenanlagenoptionen (Balance of Plant, BOP) erweitert werden. Wenden Sie sich an unsere Spezialist:innen, wenn Sie Unterstützung bei der Auswahl des Lieferumfangs und der BOP-Optionen zur Erfüllung Ihrer Projektanforderungen benötigen.

        J920 FleXtra-Lösung in einem Maschinenhaus:
        Der J920 FleXtra der INNIO Group ist speziell auf große Gasmotorenkraftwerke ausgelegt. Er bietet ein standardisiertes Kraftwerkskonzept mit schnellen Lieferzeiten zu niedrigen Investitionskosten. Größe, Konstruktion und Layout einer Anlage sind zwar standortspezifisch und von Kundenwünschen abhängig, die J920 FleXtra-Lösung verfügt jedoch dank des modularen Systems über geringe Abmessungen. Das Design erlaubt die einfache Montage von Mehrmotoren-Konfigurationen und bietet somit flexible Größenoptionen für ein multiples 10-MW-System mit konstant hohem elektrischen Wirkungsgrad. Das standardisierte Kraftwerkskonzept sowie eine Startzeit von 2 Minuten sorgen für eine flexible Leistung – bei Grundlast- und Spitzenlastanwendungen sowie bei zyklischen Betrieb.

        Referenzen für Baureihe 9

        slide-project-america
        • GAMOR Saarbrücken CS - foto

          GAMOR Saarbrücken (DEU)

          KRAFTWERK FÜR DIE ZUKUNFT
          Umweltfreundliche Wärme und Strom aus Saarbrücken

          Standort

          Saarbrücken, Deutschland

          Installierter Motor

           5 x J920 FleXtra

          Elektrische Leistung

           53 MW

          Thermische Leistung

           52,5 MW

          Energieträger

          Pipelinegas

          Inbetriebnahme

          2022

        • J920 Rom

          Acea Produzione SpA, Tor di Valle, Rom (ITA)

          Jenbacher J920 FleXtra Motoren stehen für noch mehr Flexibilität, höhere Effizienz und niedrigere Emissionswerte

          Elektrische Leistung

          ~120 MW

          Thermische Leistung

          ~70 MW

          Startzeit

          ~120 Minuten



        • Fernwärme Ulm GmbH

          Fernwärme Ulm GmbH (DEU)

          Ulm vollzieht Kohleausstieg mithilfe von zwei Jenbacher Blockheizkraftwerken J920 FleXtra

          Installierte Einheiten

          2 x J920 FleXtra

          Elektrische Leistung

          2 X 10 MW

          Thermische Leistung

          2 x 9,6 MW

          Elektrischer Wirkungsgrad

          48,8%*

          Emissionen

          CO 100 mg/Nm³ @ 5% O2-tro (Tagesmittelwert)

          Emissionen

          NOX100 mg/Nm³ @ 5% O2-tro (Tagesmittelwert)

          Energieträger

          Pipeline-Gas

          Inbetriebnahme

          2022

        • J920 FleXtra in Stapelfeld

          J920 FleXtra in Stapelfeld Schleswig-Holstein

          J920 FleXtra als Herzstück des größten Blockheizkraftwerks in Norddeutschland

          Motorleistung

            9.513 kW

          Thermische Leistung

          ~ 10.000 kW

          Gesamtwirkungsgrad

            > 95%

        • Stadtwerke Rosenheim

          Stadtwerke Rosenheim (DEU)

          Der J920 FleXtra-Motor von INNIO ermöglicht der Stadt Rosenheim durch die Anwendung hocheffizienter Kraft-Wärme-Kopplung eine flexible dezentrale Strom- & Wärmeerzeugung

          Standort

          Rosenheim, Deutschland

          Installierte Anlagen

           1 x J920 FleXtra

          Elektrische Leistung

           9.5 MW

          Thermische Leistung

           10 MW

          Energieträger

          Erdgas

          Inbetriebnahme

          2017
