Jenbacher J420 D/E

Ein großartiges Produkt wird jetzt sogar noch besser!

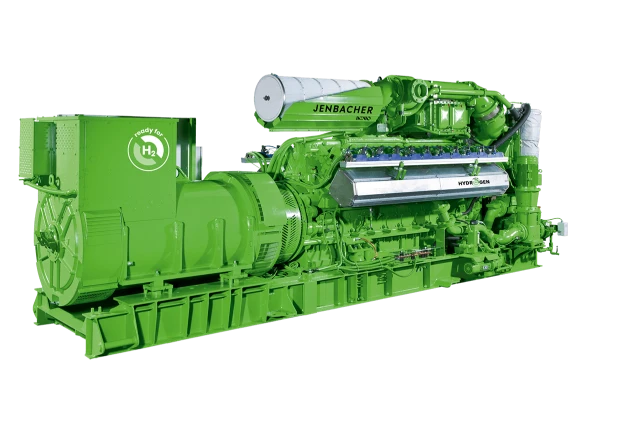

Jenbacher J420 Gasmotor Jenbacher Der Jenbacher J420 ist ein Hochleistungs-Gasmotor der 1500 kW (1,5 MW)-Reihe. Dieses Modell der Baureihe 4 bietet im Vergleich zu früheren Versionen einen höheren Wirkungsgrad und eine höhere Leistung und ist damit ideal für die industrielle Stromerzeugung in großem Maßstab. J420 1562 kW 44.0% Erdgas, Biogas, Klärgas, Deponiegas, Grubengas, Erdölbegleitgas, Wasserstoff Kraft-Wärme-Kopplung, Industriestrom, Notstromversorgung, Biogasanlagen, Abfallverwertung, Fernwärme, dezentrale Energie, Microgrids, Rechenzentren

Das neue Jenbacher J420 D/E Aggregat basiert auf unserer bewährten Baureihe-4-Plattform mit mehr als 6.000 gelieferten Motoren, die weltweit rund 7 GW Strom produzieren. Dank Technologie der nächsten Generation ist der neue J420 D/E wegweisend und zeichnet sich im Vergleich zur jeweiligen Version des J420 B durch eine Leistungssteigerung von bis zu 4% – auf 1.560 kW – und eine Erhöhung des elektrischen Wirkungsgrads von bis zu einem Prozentpunkt aus.

Alle anderen Baureihe 4 Modelle

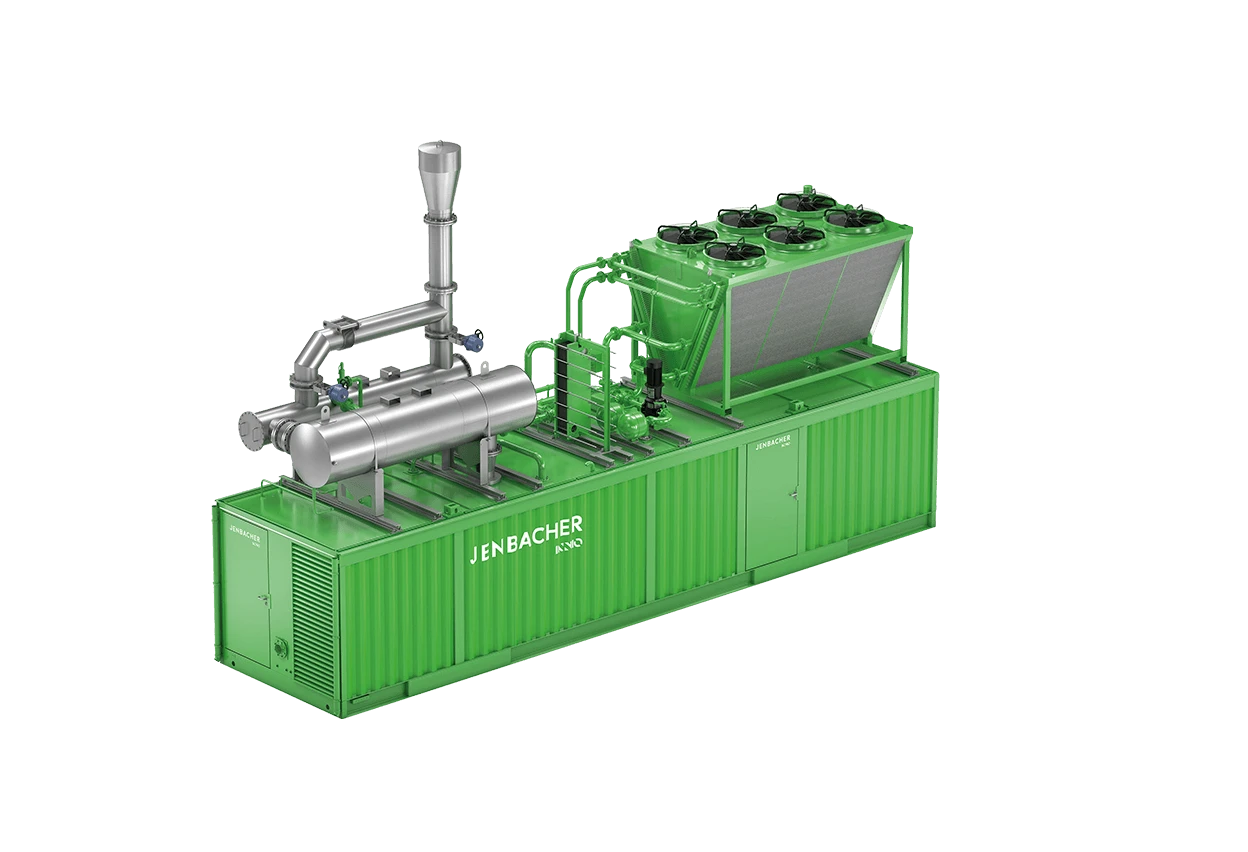

Jenbacher Container für Baureihe 2, 3, 4 Motoren

Lieferumfang mit Klick auf Vorschaubild ändern.

Leistungsumfang:

50 Hz 60 Hz

Elektrische Leistung 1.411 - 1.562 kW

Thermischer Leistung 1.422 - 1.906 kW

Spannung400V, 6,3kV, 10,5kV

Elektrischer Wirkungsgrad bis zu 44,0 %

Thermische Wirkungsgrad bis zu 50,5 %

Elektrische Leistung 1.413 - 1.561 kW

Thermischer Leistung 1.447 - 1.548 kW

Spannung400V, 690V, 6,3kV, 10,5kV

Elektrischer Wirkungsgrad bis zu 43,3 %

Thermische Wirkungsgrad bis zu 43,9 %

Elektrische Leistung 1.411 - 1.500 kW

Thermischer Leistung 1.422 - 1.580 kW

Spannung400V, 690V, 6,3kV, 10,5kV

Elektrischer Wirkungsgrad bis zu 43,4 %

Thermische Wirkungsgrad bis zu 46,9 %

Elektrische Leistung 1.500 - 1.562 kW

Thermischer Leistung 1.557 - 1.906 kW

Spannung400V, 690V, 6,3kV, 10,5kV

Elektrischer Wirkungsgrad bis zu 44,0 %

Thermische Wirkungsgrad bis zu 50,5 %

Elektrische Leistung 1.487 - 1.500 kW

Thermischer Leistung 1.628 - 1.666 kW

Spannung400V, 690V, 6,3kV, 10,5kV

Elektrischer Wirkungsgrad bis zu 42,5 %

Thermische Wirkungsgrad bis zu 47,0 %

L: 7.100 x B: 1.900 x H: 2.200 mm

50 Hz 60 Hz

Elektrische Leistung 1.411 - 1.562 kW

Thermischer Leistung 1.422 - 1.906 kW

Spannung400V, 6,3kV, 10,5kV

Elektrischer Wirkungsgrad bis zu 44,0 %

Thermische Wirkungsgrad bis zu 50,5 %

Elektrische Leistung 1.413 - 1.561 kW

Thermischer Leistung 1.447 - 1.548 kW

Spannung400V, 690V, 6,3kV, 10,5kV

Elektrischer Wirkungsgrad bis zu 43,3 %

Thermische Wirkungsgrad bis zu 43,9 %

Elektrische Leistung 1.411 - 1.500 kW

Thermischer Leistung 1.422 - 1.580 kW

Spannung400V, 690V, 6,3kV, 10,5kV

Elektrischer Wirkungsgrad bis zu 43,4 %

Thermische Wirkungsgrad bis zu 46,9 %

Elektrische Leistung 1.500 - 1.562 kW

Thermischer Leistung 1.557 - 1.906 kW

Spannung400V, 690V, 6,3kV, 10,5kV

Elektrischer Wirkungsgrad bis zu 44,0 %

Thermische Wirkungsgrad bis zu 50,5 %

Elektrische Leistung 1.487 - 1.500 kW

Thermischer Leistung 1.628 - 1.666 kW

Spannung400V, 690V, 6,3kV, 10,5kV

Elektrischer Wirkungsgrad bis zu 42,5 %

Thermische Wirkungsgrad bis zu 47,0 %

L: 7.100 x B: 1.800 x H: 2.200 mm

50 Hz 60 Hz

Elektrische Leistung 1.411 - 1.562 kW

Thermischer Leistung 1.422 - 1.906 kW

Spannung400V, 6,3kV, 10,5kV

Elektrischer Wirkungsgrad bis zu 44,0 %

Thermische Wirkungsgrad bis zu 50,5 %

Elektrische Leistung 1.413 - 1.561 kW

Thermischer Leistung 1.447 - 1.548 kW

Spannung400V, 690V, 6,3kV, 10,5kV

Elektrischer Wirkungsgrad bis zu 43,3 %

Thermische Wirkungsgrad bis zu 43,9 %

Elektrische Leistung 1.411 - 1.500 kW

Thermischer Leistung 1.422 - 1.580 kW

Spannung400V, 690V, 6,3kV, 10,5kV

Elektrischer Wirkungsgrad bis zu 43,4 %

Thermische Wirkungsgrad bis zu 46,9 %

Elektrische Leistung 1.500 - 1.562 kW

Thermischer Leistung 1.557 - 1.906 kW

Spannung400V, 690V, 6,3kV, 10,5kV

Elektrischer Wirkungsgrad bis zu 44,0 %

Thermische Wirkungsgrad bis zu 50,5 %

Elektrische Leistung 1.487 - 1.500 kW

Thermischer Leistung 1.628 - 1.666 kW

Spannung400V, 690V, 6,3kV, 10,5kV

Elektrischer Wirkungsgrad bis zu 42,5 %

Thermische Wirkungsgrad bis zu 47,0 %

L: 12.200 x B: 3.000 x H: 2.700 - 5.300 mm

Alle anderen Baureihe 4 Modelle

KOMPAKT UND WARTUNGSFREUNDLICH

Der J420 D/E bietet ein robustes Konzept mit einer kompakten Bauweise – er ist im Vergleich zu früheren Modellen der Baureihe 4 um 0,6 Meter kürzer

To use Youtube, please give your consent to the creation of cookies used by this service.

Höhere Zuverlässigkeit und Wartungsfreundlichkeit

Mehr
Leistung

Höherer
Wirkungsgrad

Geringerer
Platzbedarf

Zukunftssichere
Kraftstoffflexibilität

Verbesserte
Wartungsfreundlichkeit

bis zu 1.560 kWel

bis zu 44% bei Erdgas
bis zu 43,1% bei Biogas

0,6 Meter kürzer

Leistungsumfang:

Der Lieferumfang ist für Anwendungen bestimmt, die nur Stromerzeugung erfordern. Wenn Sie eine gleichzeitige Strom- und Wärmeerzeugung wünschen, ziehen Sie bitte das Modul für Kraft-Wärme-Kopplung (KWK-Modul) in Betracht.

Mindest-Lieferumfang für Genset:

Motor und Wechselstromgenerator auf dem Rahmen installiert
Schalttafel
Gasregelstrecke

Der Leistungsumfang kann durch verschiedene von Jenbacher angebotene Balance-of-Plant-Optionen (BOP) erweitert werden. Unsere Spezialisten helfen Ihnen gerne bei der Auswahl des Leistungsumfangs und der BOP-Optionen, um die Anforderungen Ihres Projekts zu erfüllen.

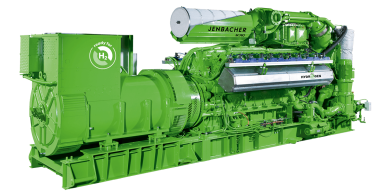

Lösungen mit Kraft-Wärme-Kopplungs-Modulen (KWK-Module) ermöglichen den Kunden die gleichzeitige Erzeugung von Strom und Wärme mit sehr hohen Gesamtwirkungsgraden, die 90 % und mehr erreichen.

Üblicher Lieferumfang:

Motor und Wechselstromgenerator auf dem Rahmen installiert
Schaltschrank, Gasregelstrecke
Wärmetauscher einschließlich Abgaswärmetauscher

KWK-Module können Heißwasser oder Dampf mit verschiedenen Parametern erzeugen und in Ihre bestehende Wärmeinfrastruktur integriert werden. Unter den verschiedenen Wärmerückgewinnungskonzepten von Jenbacher können Sie die für Ihr Projekt passende Option auswählen.

KWK-Module können in einem Gebäude oder in einem Container installiert werden. Für weitere Details zu Jenbacher Containerlösungen klicken Sie bitte hier.

Jenbacher Containerlösungen sind “ einsatzbereite “ Energieanlagen, die es den Kunden ermöglichen, die Inbetriebnahmezeit zu minimieren. Jenbacher stellt seit Jahrzehnten Containeranlagen her und bietet seinen Kunden modernste Stromerzeugungstechnologien in gut durchdachten, zuverlässigen Systemen.

Sowohl Genset- als auch KWK-Modul-Lösungen können je nach Bedarf als Containerlösung geliefert werden.

Üblicher Lieferumfang:

Motor und Wechselstromgenerator auf dem Rahmen installiert
Schaltschrank, Gasregelstrecke
Container mit integriertem Belüftungssystem
Kühlsysteme
Schmierölversorgungssystem
Abgaswärmetauscher (für KWK-Modul)

Für weitere Details zu Jenbacher Containerlösungen klicken Sie bitte hier.

Anlagenperipherie

Die richtige Zusatzausrüstung ist entscheidend, um sicherzustellen, dass eine Stromversorgungslösung wirtschaftlich machbar ist und Ihrem Unternehmen den größtmöglichen Nutzen in Bezug auf Zuverlässigkeit, Verfügbarkeit und Effizienz bringt. Klicken Sie auf die angebotenen Optionen zur Anlagenperipherie, um mehr zu erfahren.
Wenden Sie sich an unsere Fachleute, um die Konfiguration auszuwählen, die Ihre betriebliche Anforderung erfüllt.

Die verfügbaren Elemente der Nebenanlagen können je nach Motor und Anwendungstyp variieren.

Aktivkohle-Absorber

Gasregelstrecke

SCR- & Oxidationskatalysator Box

Abgaswärmetauscher

Steuerlösungen

Tischkühler (Kühler)

CL.AIR* - Abgasbehandlung

Abgasschalldämpfer

Aktivkohle-Absorber

Gasregelstrecke

SCR- & Oxidationskatalysator Box

Abgaswärmetauscher

Steuerlösungen

Tischkühler (Kühler)

CL.AIR* - Abgasbehandlung

Abgasschalldämpfer

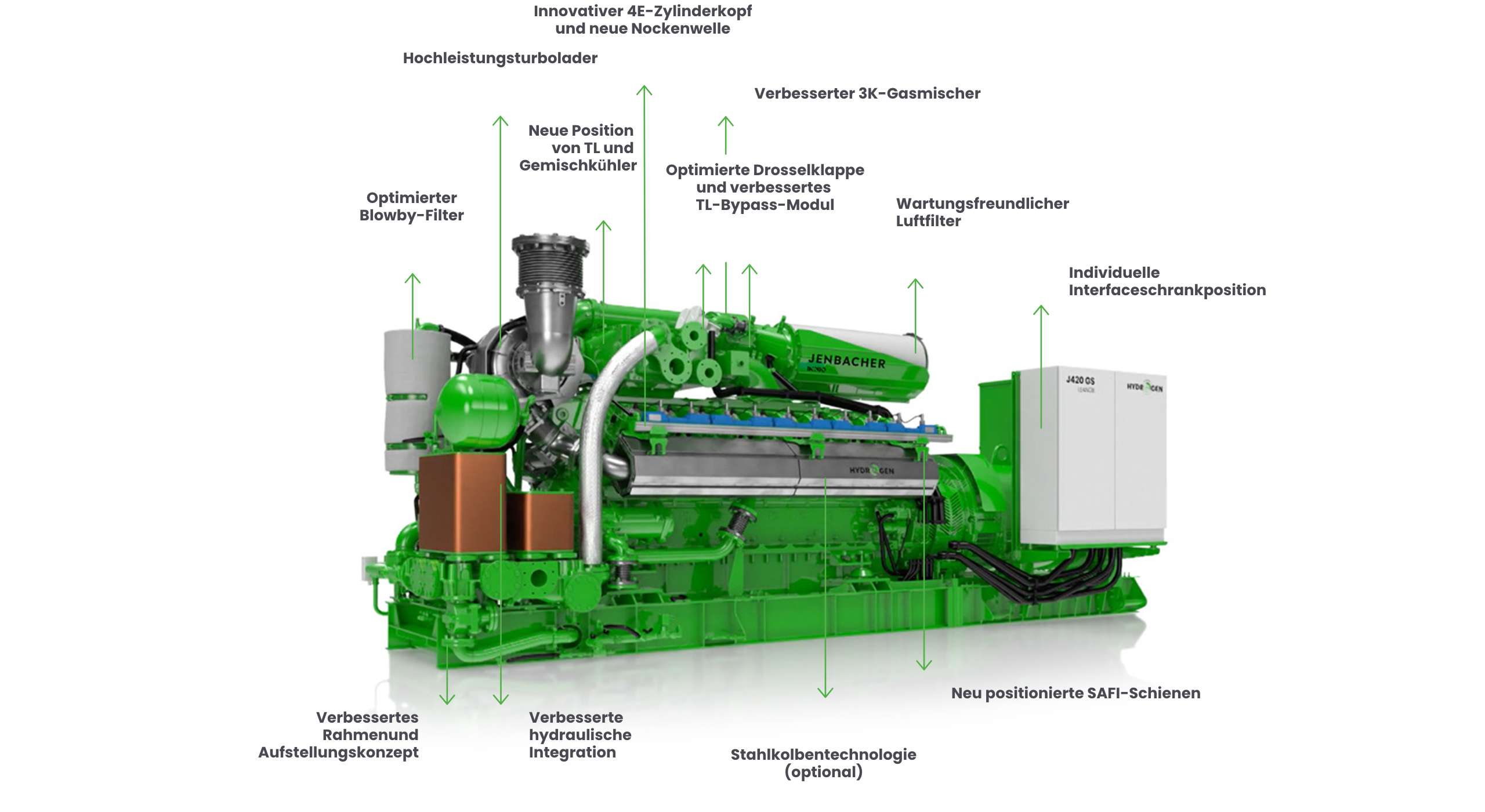

Kompakt und Wartungsfreundlich

Verbesserte hydraulische Integration

Individuelle Interfaceschrankposition

Hochleistungsturbolader

Wartungsfreundlicher Luftfilter

Verbesserter 3K-Gasmischer

Innovativer 4E-Zylinderkopf und neue Nockenwelle

Optimierter Blowby-Filter

Innovative Drosselklappe und verbessertes TL-Bypass-Modul

Neue Position von TL und Gemischkühler

Verbessertes Rahmenund Aufstellungskonzept

Neu positionierte SAFI-Schienen

Stahlkolbentechnologie (optional)

To use Youtube, please give your consent to the creation of cookies used by this service.

Ressourcen nur für Kunden

Erdgas mit bis zu 42 Vol.-% H₂

Inbetriebnahme

2008

Flughafen Memmingen (GER)

MIT REGIONALEM BIOGAS
zum klimaneutralen Airport

Standort

Memmingen, Deutschland

Installierter Motor

1 x J420

Elektrische Leistung

1.5 MW

Thermische Leistung

1.7 MW

Energieträger

Biogas

Inbetriebnahme

2023

Dettenhausen (GER)

swtue_220603_energiezentrale-dettenhausen-areal_vmar_71_1920_web

RAG Austria (AUT)

dji_20240911084725_0210_d_01_rgb_bearbeitet_rgb

La Cira (COL)

Mavrorachi Landfill (GRC)

Hychico (ARG)

Flughafen Memmingen (GER)

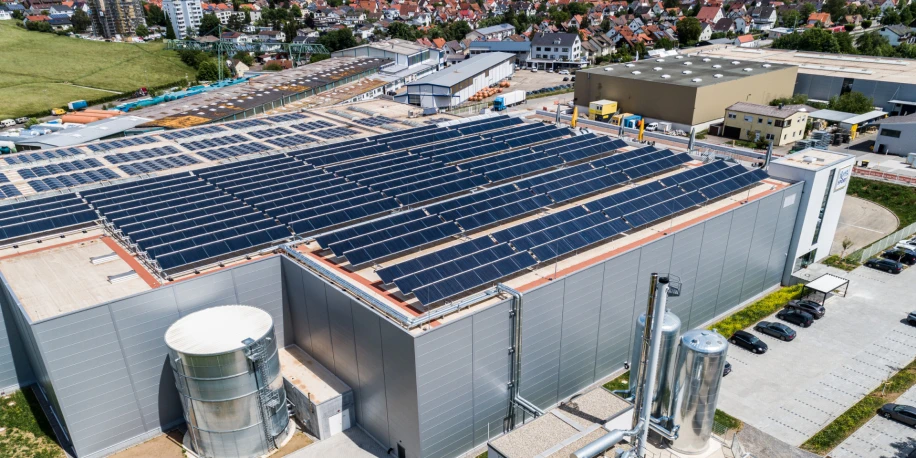

Dettenhausen (GER)

BEISPIELGEBENDE KOMMUNALE WÄRMEVERSORGUNG
durch Kooperation aus Industrie und Stadtwerk

Standort

Dettenhausen, Deutschland

Installierter Motor

1 x J416

Elektrische Leistung

999 kW

Thermische Leistung

1.232 kW

Energieträger

Pipelinegas

Inbetriebnahme

2021

RAG Austria (AUT)

GANZJÄHRIGE VERSORGUNG MIT GRÜNER ENERGIE
Mit Jenbacher Wasserstofflösung Sommersonne für Winterenergie nutzen

Standort

Gampern, Österreich

Installierter Motor

1 x J412

Elektrische Leistung

530 kW

Thermische Leistung

550 kW

Energieträger

Grüner Wasserstoff, alternativ Erdgas

Inbetriebnahme

2024

La Cira (COL)

STROM AUS FACKELGAS
für niedrigere Energiekosten, höhere Zuverlässigkeit und weniger Emissionen

Standort

La Cira, Kolumbien

Installierter Motor

11 x J420

Elektrische Leistung

14.6 MW

Elektrischer Wirkungsgrad

40.8%

Energieträger

Fackelgas

Inbetriebnahme

2016, 2022

Mavrorachi Landfill (GRC)

STROMERZEUGUNG AUS DEPONIEGAS ZUR SENKUNG DER THG¹-EMISSIONEN
Nachhaltiges HELECTOR-Projekt mit Jenbacher Motoren in Griechenland gewinnt globalen Umweltpreis

Standort

Thessaloniki, Griechenland

Installierter Motor

3 x J416

Elektrische Leistung

3.52 MW

Elektrischer Wirkungsgrad

42%

Energieträger

Deponiegas

Inbetriebnahme

2020

Hychico (ARG)

JENBACHER J420 GASMOTOR NUTZT DAS POTENZIAL
globaler erneuerbarer Energie mit Wasserstoff

Standort

Provinz Chubut, Argentinien

Installierter Motor

1 x J420

Elektrische Leistung

1.4 MW

Energieträger

Erdgas mit bis zu 42 Vol.-% H₂

Inbetriebnahme

2008

Flughafen Memmingen (GER)

MIT REGIONALEM BIOGAS
zum klimaneutralen Airport

Standort

Memmingen, Deutschland

Installierter Motor

1 x J420

Elektrische Leistung

1.5 MW

Thermische Leistung

1.7 MW

Energieträger

Biogas

Inbetriebnahme

2023
